الوصف

إرسال التحقيق

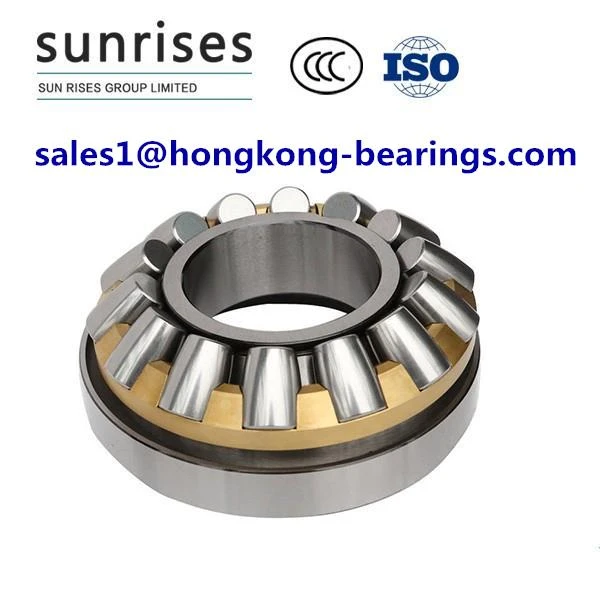

29488-E1-XL-MB محامل الدفع الكروية الأسطوانية مصممة خصيصًا لسباقات مائية وبكرات غير متناظرة. يمكن أن تستوعب المحامل الأحمال المحورية التي تعمل في اتجاه واحد وفي نفس الوقت تعمل الأحمال الشعاعية. ينتقل الحمل بين المجاري المائية عبر الأسطوانة بزاوية إلى محور المحمل ، في حين تقوم الحافة بتوجيه الأسطوانة.

المميزات

• قدرة حمل عالية

إن العدد الكبير من البكرات ، التي لديها توافق مثالي مع المجاري المائية للغسالة ، تمكن المحامل من استيعاب الأحمال المحورية الثقيلة والشعاعية في وقت واحد.

• استيعاب اختلال

إن محامل الدفع الأسطوانية الكروية SKF ذاتية المحاذاة ويمكن أن تستوعب الاختلال.

• تصميم منفصل

إن محامل الدفع الأسطوانية الكروية SKF قابلة للفصل ، مما يجعل من الممكن تركيب وتفكيك غسالة الإسكان بشكل منفصل عن غسالة العمود ومجموعة الأسطوانة والقفص. بالإضافة إلى أن هذا يسهل عمليات التفتيش الصيانة.

• قدرة عالية السرعة

تجعل تصميمات القفص والمطابقة المثلى للكرات مع المجاري المائية للغسالة المحامل مناسبة للسرعات العالية نسبيًا.

• الخدمة الطويلة في الحياة

يقلل شكل الأسطوانة الخاص من ضغوط الحافة عند ملامسة الأسطوانة / المجاري.

• الاحتكاك المنخفض

يحافظ ملامس طرف / شفة الأسطوانة المُحسّن على حرارة الاحتكاك عند مستوى منخفض ، حتى عند السرعات العالية.

الرسم والبيانات الفنية

د	440MM
د	780MM
تي	206mm
ا	257mm
D1	577mm
دا ماكس	684mm
دقيقة	794mm
D1	715mm
دا مين	610mm الثانية
ديسيبل كحد أقصى	477mm
را ماكس	8MM
RMIN	9،5mm
T1	101MM
T2	77mm و
T3	134mm
T4	199mm
م	418 كجم كتلة
كاليفورنيا	9700000 N تصنيف الحمل الديناميكي الأساسي ، محوري
C0a	32500000N الأساسية تصنيف ثابت الحمل ، المحوري
كوا	2900000N الحمل الحد التعب ، المحوري
NG	780 1 / دقيقة الحد من السرعة
nθr	375 1 / دقيقة السرعة المرجعية
