320/22 × صف واحد مدبب الأسطوانة تحمل
الرسم والبيانات الفنية ل 320/22 × صف واحد مدبب الأسطوانة تحمل:
| نموذج | 320/22 × صف واحد مدبب الأسطوانة تحمل | |
| d | 22 مم | قطر التجويف |
| D | 44 ملم | القطر الخارجي |
| T | 15 مم | العرض الكلي |
| د1 | ≈34.3 مم | قطر الكتف من الحلقة الداخلية |
| B | 15 مم | عرض الحلقة الداخلية |
| C | 11.5 ملم | عرض الحلقة الخارجية |
| r1,2 | الحد الأدنى.0.6 مم | البعد الشطب من الحلقة الداخلية |
| r3,4 | الحد الأدنى.0.6 مم | البعد الشطب من الحلقة الخارجية |
| a | 10.68 ملم | المسافة الجانبية وجها لوجه إلى نقطة الضغط |
| تصنيف الحمل الديناميكي الأساسي | C | 30.9 كيلو نيوتن |
| تصنيف الحمل الثابت الأساسي | ج0 | 29 كيلو نيوتن |
| حد حمل التعب | بو | 2.85 كيلو نيوتن |
| السرعة المرجعية | 13000 دورة / دقيقة | |
| الحد من السرعة | 15000 دورة / دقيقة | |
| الحد من القيمة | e | 0.4 |
| عامل الحمولة المحوري | Y | 1.5 |
| عامل الحمولة المحوري | Y0 | 0.8 |
| قداس | 0.1 كجم |

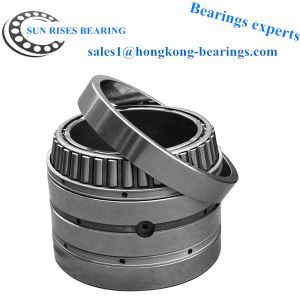

صورة ل 320/22 × صف واحد مدبب الأسطوانة تحمل:
صورة التعبئة والتغليف:
صورة المخزن:
هم مخزون متاح للتسليم السريع.
