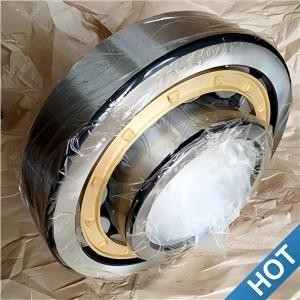

NU18/1000-M1 بحجم 1000x1220x100 مم محامل أسطوانية أحادية الصف مع قفص متوفر
وصف المنتجات

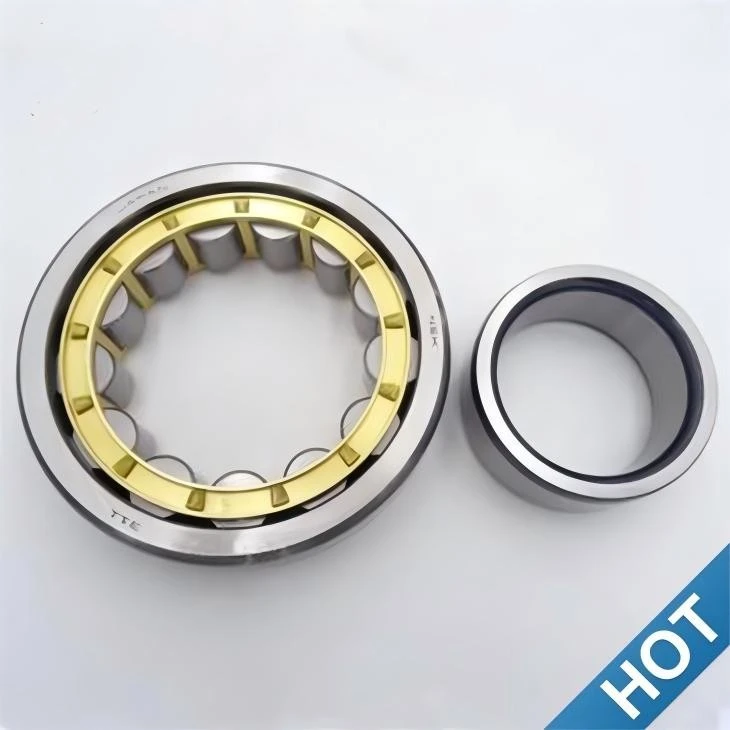

محامل أسطوانية ذات صف واحد غير قابلة للتحديد، مع قفص نحاسي، في سلسلة NU، تحتوي الحلقة الخارجية على ضلعين، بينما لا تحتوي الحلقة الداخلية على أضلاع. الحلقة الخارجية تتمحور. M1-اثنين-أسطوانة قفص نحاسية موجهة؛ درجة حرارة التشغيل min.Tmin:-30 درجة؛ Tmax . 150 درجة. خلوص داخلي CN-Radial. دقة التشغيل في P6.
قطر التجويف 1000 مم؛ القطر الخارجي 1220 مم؛ العرض 100 مم؛ الكتلة -242 كجم؛Cr=2450 كيلو نيوتن؛C0r=5850 كيلو نيوتن؛السرعة المحددة=850 1/دقيقة.
ممتد من نفس النوع مع لاحقة مختلفة NU18/1000-MA؛ نو 18/1000 أماه/HB1؛ NU18/1000-MA-W10D؛ NU18/1000-MA-R1050-11; NU18/1000 جاهز أيضًا في المخزون لتلبية احتياجات المزيد من تطبيقات الماكينة.
تحديد
| الأبعاد وأوراق البيانات الفنية | |
| رقم الجزء | NU18/1000-M1- محامل أسطوانية أحادية الصف |
| ماركة | العلامة التجارية FAG مصنوعة في ألمانيا/العلامة التجارية SDVV المصنوعة في الصين |
| الأبعاد الرئيسية | 1000x1220x100 ملم |
| d | 1000 ملم |
| D | 120 ملم |
| B | 100 ملم |
| rmin | 6 ملم |
| الحد من السرعة | 850 1/دقيقة |
| السرعة المرجعية | 1/دقيقة |
| دا | 1023 ملم |
| دا | 1197 ملم |
| را ماكس. | 5 ملم |
| كر | 2450 كيلو نيوتن |
| C0r | 5850 كيلو نيوتن |
| M | 242 كجم |
أنواع المحامل المماثلة الموصى بها
| تعيين | دي- لافتة |
كتلة m ≈كجم |
أبعاد | |||||||||||
| d | D | B | r دقيقة. |
r1 دقيقة. |
s²) | E | F | D₁ ≈ |
d₁ ≈ |
d₅ | نانوثانية | |||
| F-803618.ZL | 2) | 185 | 950 | 1150 | 90 | 5 | 5 | 20.5 15.5 |
1094 | 一 | 一 | 10,294 | 3,2 3,2 |
1515 |
| Z-527465.ZL | 2) | 171 | 950 | 1150 | 90 | 5 | 5 | 15.50 | 1104 | 一 | 一 | 1024 | ||
| NU18/950-M1 | 3 | 187 | 950 | 1150 | 90 | 5 | 5 | 9.50 | 1104 | 1004 | 1088 | 一 | 一 | 一 |
| NU38/950-M1 | 3 | 318 | 950 | 1150 | 150 | 5 | 5 | 15.00 | 1104 | 1004 | 1088 | 一 | 一 | 一 |
| NU19/950-M1 | 3 | 435 | 950 | 1250 | 132 | 75 | 75 | 13.90 | 1175 | 1025 | 1151 | 一 | 一 | 一 |
| NU29/950-M1 | 3 | 596 | 950 | 1250 | 175 | 75 | 75 | 14.50 | 1175 | 1025 | 1151 | 一 | 一 | 一 |
| N10/950-M1 | 1 | 898 | 950 | 1360 | 180 | 75 | 75 | 13.50 | 1255 | 一 | 一 | 1091 | 一 | 一 |
| NU10/950-M1 | 3 | 899 | 950 | 1360 | 180 | 75 | 75 | 13.50 | 1255 | 1055 | 1223 | 一 | 一 | 一 |
| NU30/950-م | 3 | 1490 | 950 | 1360 | 300 | 75 | 75 | 28.00 | 1255 | 1055 | 1223 | 一 | 一 | 一 |
| NU31/950-م | 3 | 3080 | 950 | 1500 | 438 | 12 | 12 | 一 | 1361 | 1089 | 1317 | 一 | 一 | 一 |
| Z-527466.ZL | 2) | 198 | 1000 | 1210 | 92 | 6 | 6 | 16.00 | 1155 | 一 | 一 | 1075 | 48 | 15 |
| NU18/1000-M1 | 3 | 242 | 1000 | 1220 | 100 | 6 | 6 | 10.30 | 1170 | 1058 | 1150 | 一 | 一 | 一 |
| NU28/1000-م | 3 | 324 | 1000 | 1220 | 128 | 6 | 6 | 11.00 | 1170 | 1058 | 1150 | 一 | 一 | 一 |
| NU28/1000-MA | 3 | 326 | 1000 | 1220 | 128 | 6 | 6 | 11.00 | 1170 | 1058 | 1150 | 一 | 一 | 一 |
| NU38/1000-م | 3 | 411 | 1000 | 1220 | 165 | 6 | 6 | 16.30 | 1170 | 1058 | 1150 | 一 | 一 | 一 |
| Z-507276.ZL | 3 | 423 | 1000 | 1290 | 130 | 75 | 75 | 11.30 | 1215 | 1075 | 1187 | 一 | 一 | 一 |
| NU19/1000-M1 | 3 | 527 | 1000 | 1320 | 140 | 75 | 75 | 10.50 | 1240 | 1080 | 12,144 | 一 | 一 | 一 |
| NU29/1000-M1 | 3 | 708 | 1000 | 1320 | 185 | 75 | 75 | 16.30 | 1240 | 1080 | 1215 | 一 | 一 | 一 |
| N10/1000-M1 | 1 | 1010 | 1000 | 1420 | 185 | 75 | 75 | 14.50 | 1315 | 一 | 一 | 1143 | 一 | 一 |
| NU10/1000-M1 | 3 | 1010 | 1000 | 1420 | 185 | 75 | 75 | 14.50 | 1315 | 1105 | 1281 | 一 | 一 | 一 |
| NU20/1000-E-M1 | 3 | 1300 | 1000 | 1420 | 243 | 75 | 75 | 11.50 | 1330 | 1100 | 1293 | 一 | 一 | 一 |
| NU30/1000-M1 | 3 | 1640 | 1000 | 1420 | 308 | 75 | 75 | 28.00 | 1315 | 1105 | 1281 | 一 | 一 | 一 |
| Z-539392.ZL | 2 | 203 | 1030 | 1240 | 92 | 6 | 6 | 15.00 | 1185 | 一 一 |
一 | 1104 | 48 | 15 |
| Z-539393.ZL | 2 | 257 | 1030 | 1250 | 100 | 6 | 6 | 一 | 1190 | 一 | 1109 | 一 | 一 | |
| Z-526747.ZL | 2) | 211 | 1060 | 1270 | 92 | 6 | 6 | 16.00 | 1215 | 一 | 一 | 1134 | 48 | 95 |
| Z-535549.ZL | 2 | 240 | 1060 | 1280 | 100 | 6 | 6 | 12.50 | 1220 | 一 | 一 | 1139 | 48 | 95 |
| NU18/1060-M1 | 3 | 259 | 1060 | 1280 | 100 | 6 | 6 | 10.30 | 1230 | 1118 | 1210 | 一 | 一 | 一 |
| NU28/1060-م | 3 | 341 | 1060 | 1280 | 128 | 6 | 6 | 11.00 | 1230 | 1118 | 1210 | 一 | 一 | 一 |
| NU38/1060-م | 3 | 431 | 1060 | 1280 | 165 | 6 | 6 | 16.30 | 1230 | 1118 | 1210 | 一 | 一 | 一 |
| NU19/1060-M1 | 3 | 630 | 1060 | 1400 | 150 | 75 | 75 | 11.50 | 1312 | 1148 | 12,858 | 一 | 一 | 一 |
| NU29/1060-M1 | 3 | 830 | 1060 | 1400 | 195 | 75 | 75 | 16.20 | 1315 | 1145 | 1288 | 一 | 一 | 一 |
